485轉以太網怎么設置

發布時間：2020-01-07 作者：上海卓嵐 瀏覽量：6319

打開光盤資料—》軟件—》卓嵐VIRCOM，根據自己計算機系統安裝不同的驅動軟件，32位以及XP系統的計算機安裝ZLVircom_x86.msi驅動文件，64位系統計算機安裝ZLVircom_x64.msi的驅動文件。

安裝驅動文件時，一直點擊NEXT下一步即可，安裝好軟件之后，會在桌面上出現zlvircom軟件的圖標。并且在安裝目錄下面會出現一些測試軟件。

如果安裝不上，請聯系我們。

給設備供電（電源指示燈power亮紅色），將網線直接接入計算機網口（link燈亮綠色），通過USB轉接線將需要測試的通訊接口轉接到計算機上面。這樣計算機通過網口發送給5143的數據會通過串口在返回給計算機的串口，形成一個通訊回路，這樣測試設備是不是正常。當設備建立TCP連接或者模塊處于UDP模式，LINK燈會亮藍色，串口有數據發給設備，設備ACT亮藍色，網絡有數據發送給設備，設備ACT燈亮綠色。

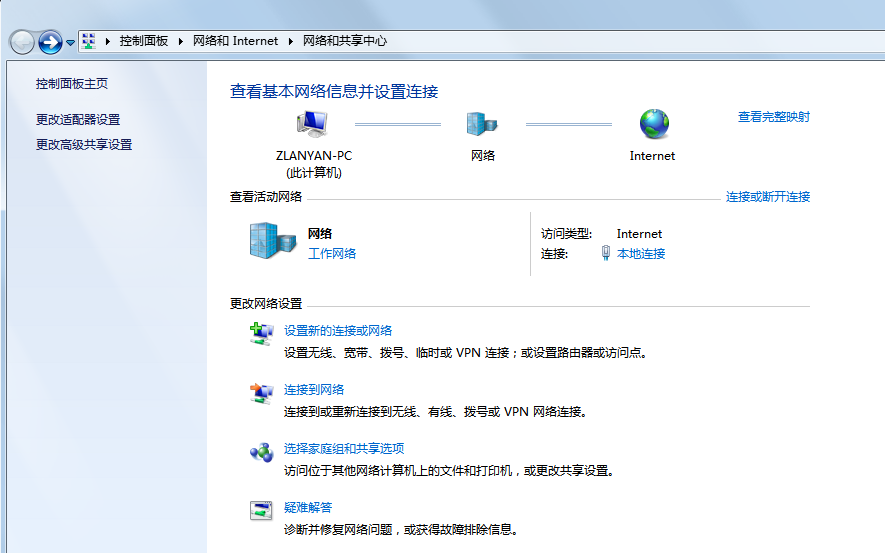

將計算機IP更改為設備同一個網段，設備出廠默認IP為192.168.1.200，將計算機IP更改為192.168.1.123，子網掩碼255.255.255.0。進入計算機的控制面板—》網絡和 Internet—》網絡和共享中心

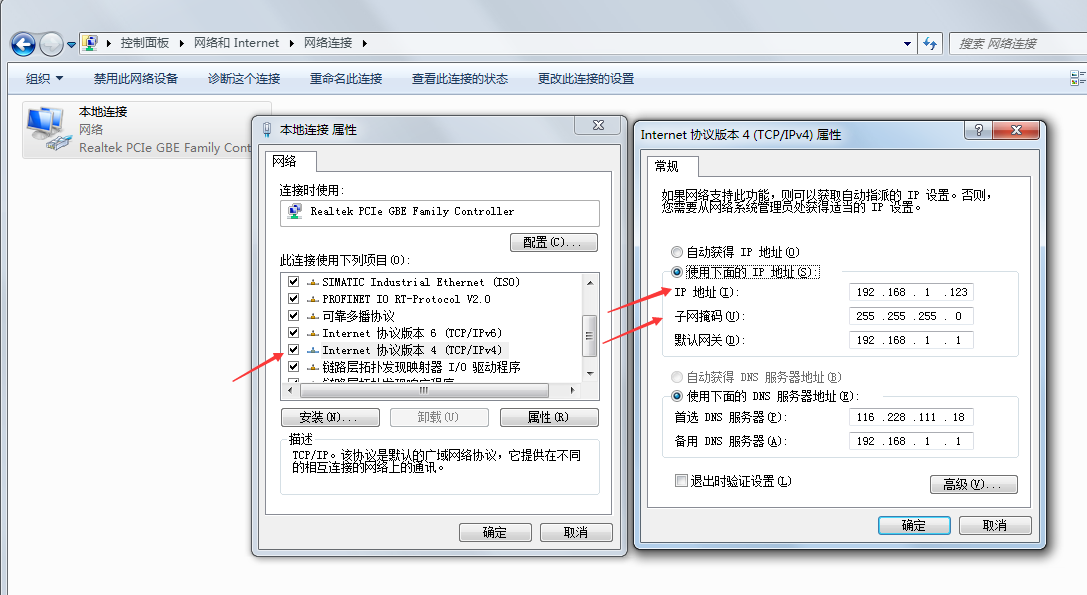

點擊更改適配器設置，右鍵本地連接進入本地連接屬性界面，雙擊Internet協議版本4，將IP地址更改為192.168.1.123，子網掩碼更改為255.255.255.0

然后點擊確定即可。

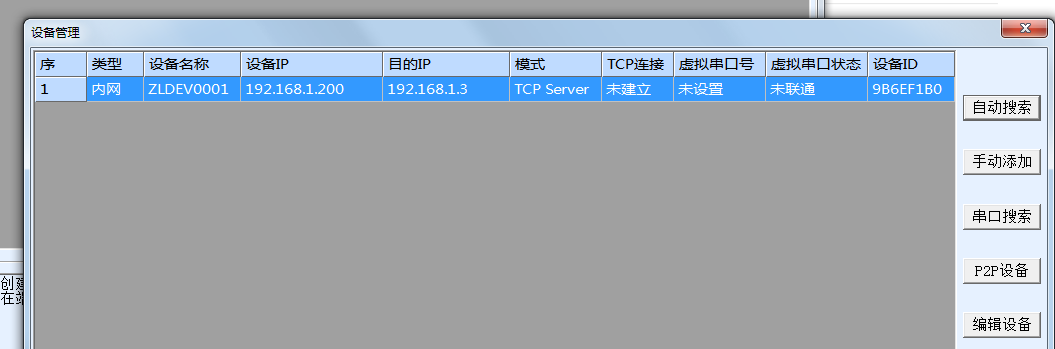

通過設備管理軟件zlvircom軟件搜索設備打開軟件，進入設備管理，點擊自動搜索即可搜索到設備，雙擊那一行信息即可進入配置界面。

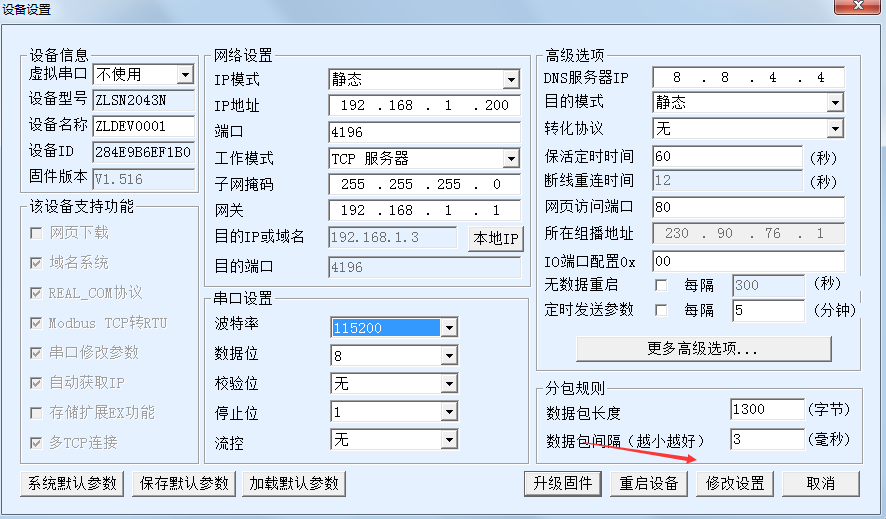

將設備的配置更改為想要的配置，然后點擊修改設置即可將配置寫入設備內部。

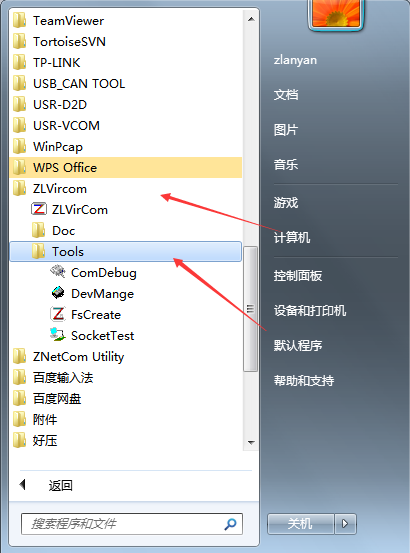

在zlvircom的安裝目錄下或者在計算機開始菜單欄所有程序里面找到zlvircom的文件夾。

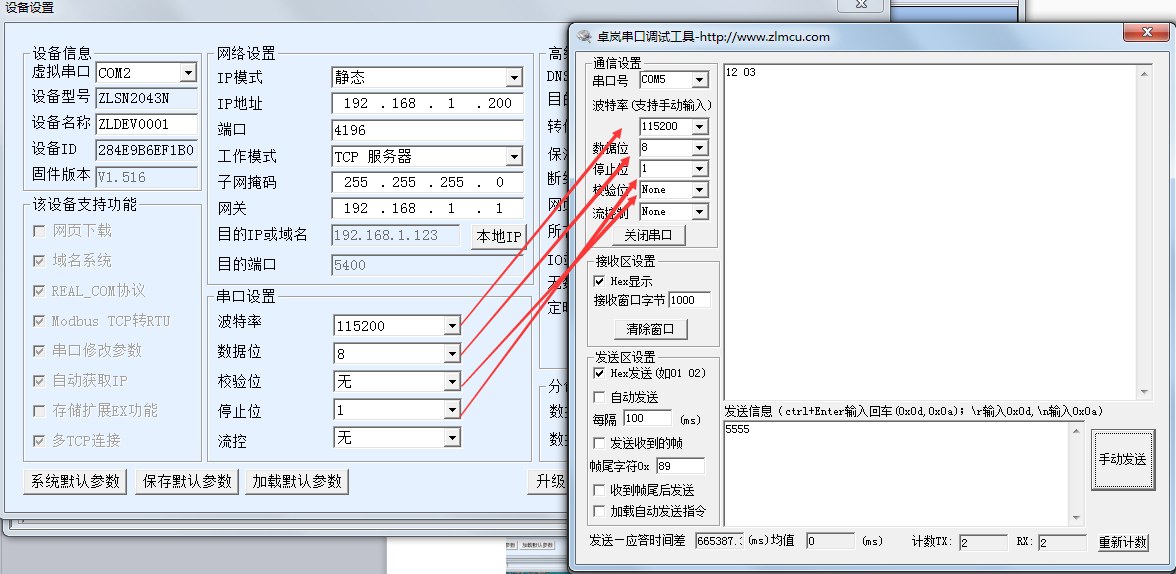

打開ComDebug以及SocketTest兩個軟件。使用ComDebug打開對應的USB轉接的COM口，并且將軟件的串口參數更改為設備參數一致。

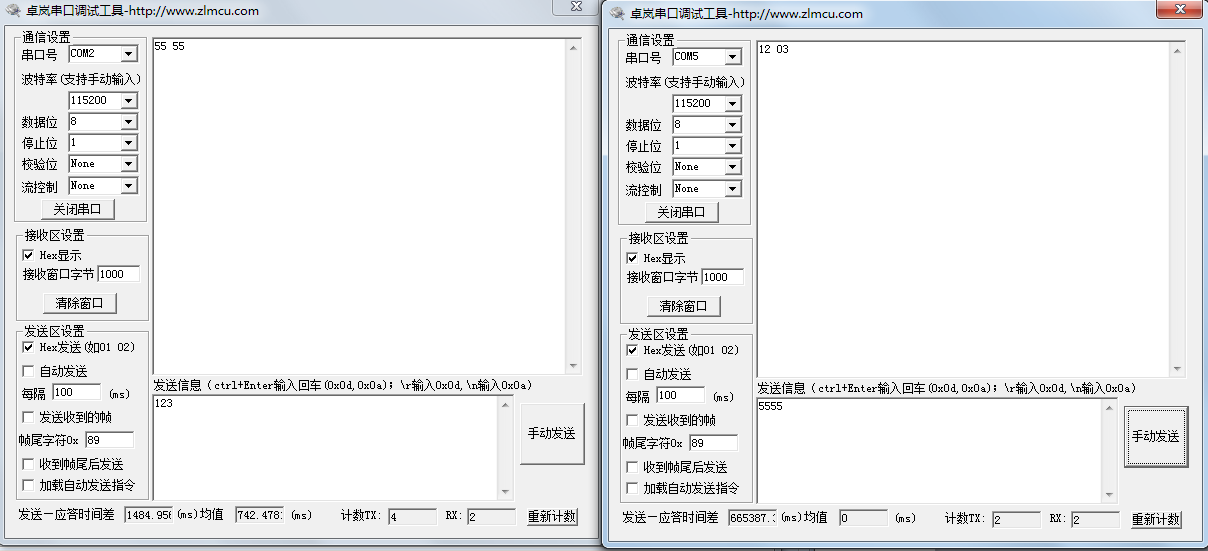

SocketTest軟件必須處于TCP客戶端模式下，并且目的IP以及目的端口要和設備的IP和端口一一對應，點擊打開讓SocketTest軟件去和設備建立TCP連接。然后通過SocketTest軟件和ComDebug軟件進行通訊測試。SocketTest軟件發送的數據通過網絡發送和5143，5143收到網絡的數據后下發給串口，串口的數據通過USB轉接線發給計算機的ComDebug軟件。反之ComDebug軟件發送的數據，SocketTest軟件去接收。

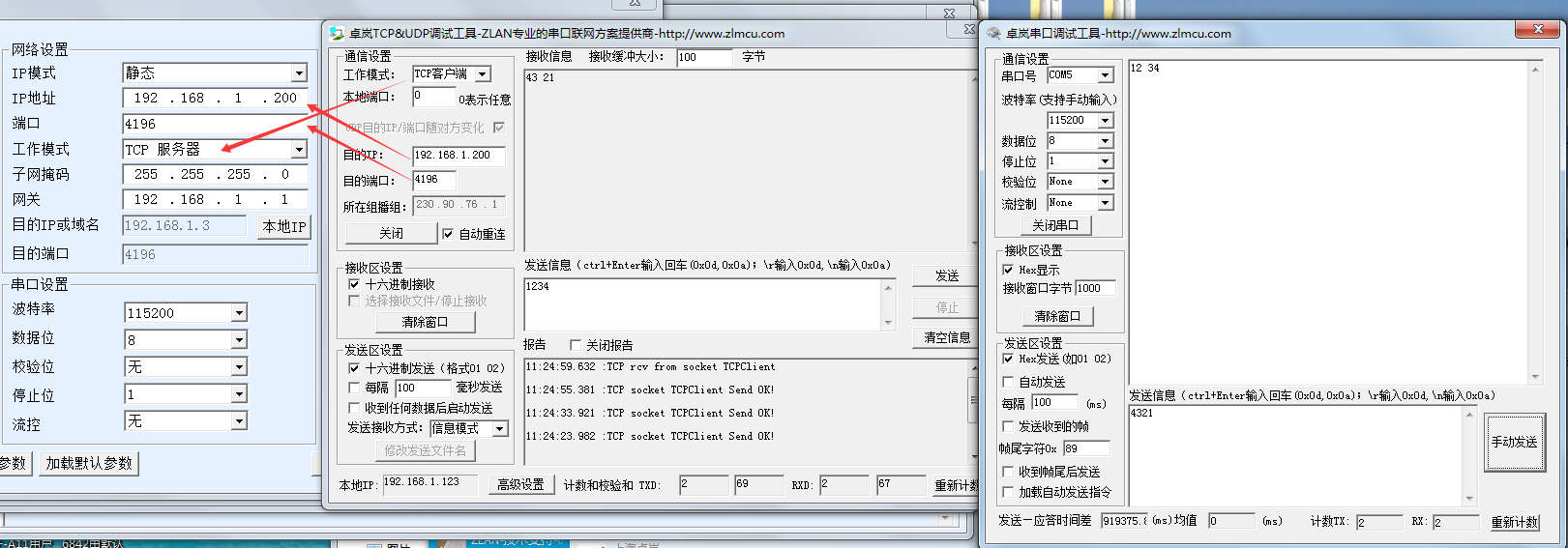

SocketTest軟件必須處于TCP服務器模式下。設備的目的IP和目的端口需要和計算機的IP和SocketTest的本地端口一一對應。

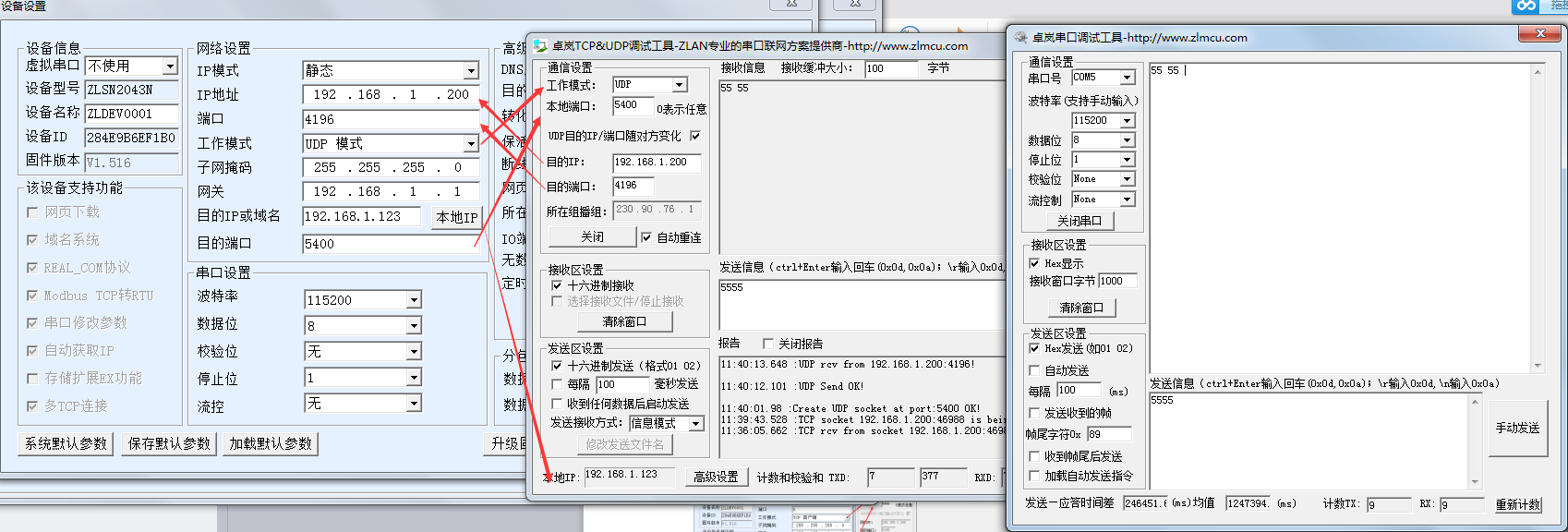

設備的目的IP和目的端口必須和計算機IP以及SocketTest的UDP端口一致，SocketTest軟件的目的IP和目的端口必須和設備的IP以及端口一致。

（1）綁定MAC地址

使用虛擬串口，只能使用TCP的模式，虛擬串口是zlvircom軟件和設備之間建立TCP連接通訊，然后將TCP鏈路的數據轉發給該鏈路綁定的COM口。

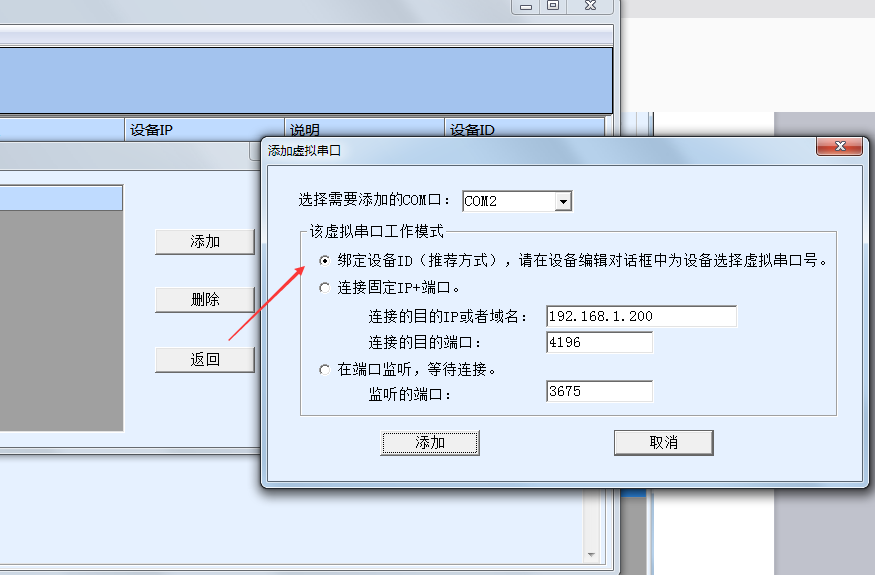

點擊軟件主界面的串口管理，添加一個未被占用的COM口。

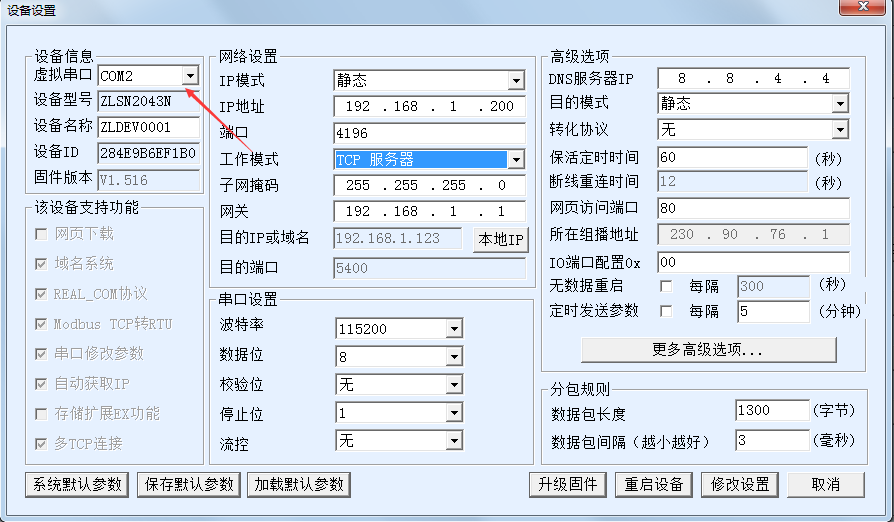

在設備配置界面的左上角將設備和虛擬的COM口進行綁定。

設備在TCP服務器模式下不需要做太多設置。

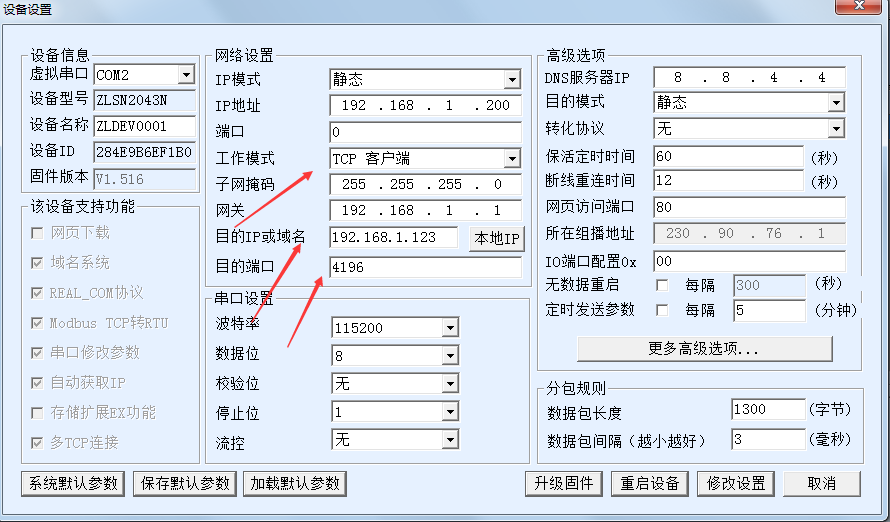

如果設備工作模式為TCP客戶端模式，設備的目的IP要為計算機的IP，目的端口要為zlvircom的端口（默認為4196）。

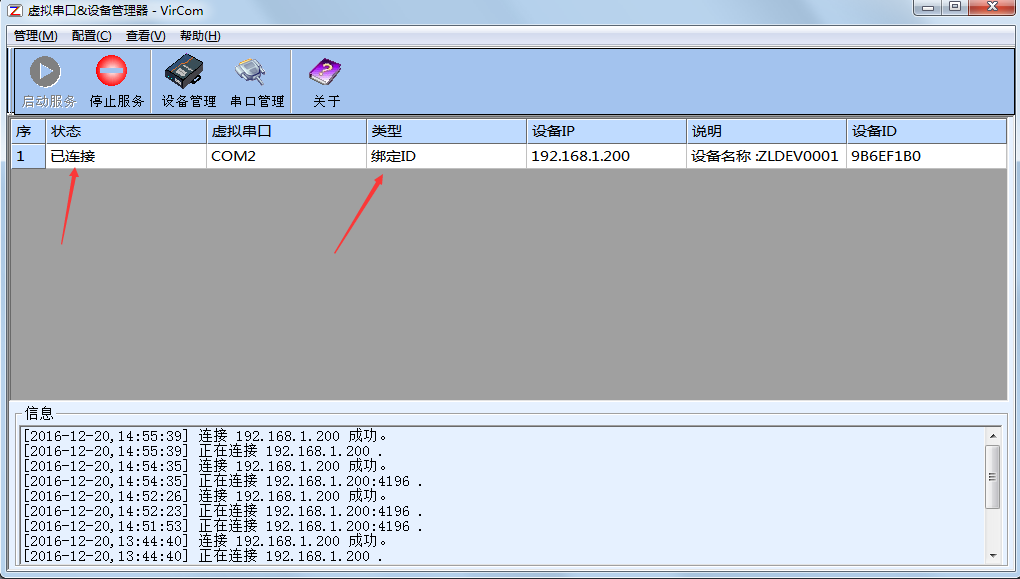

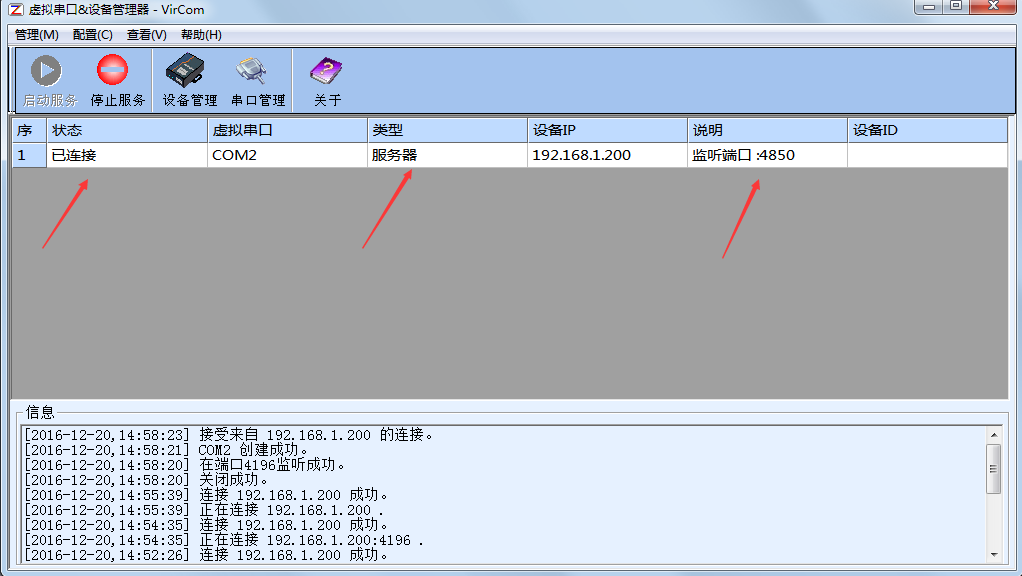

軟件的主界面顯示虛擬串口已連接，此COM口即可使用，如果顯示虛擬串口已找到，表明配置沒有配置好需要重新配置。

（2）zlvircom做TCP客戶端

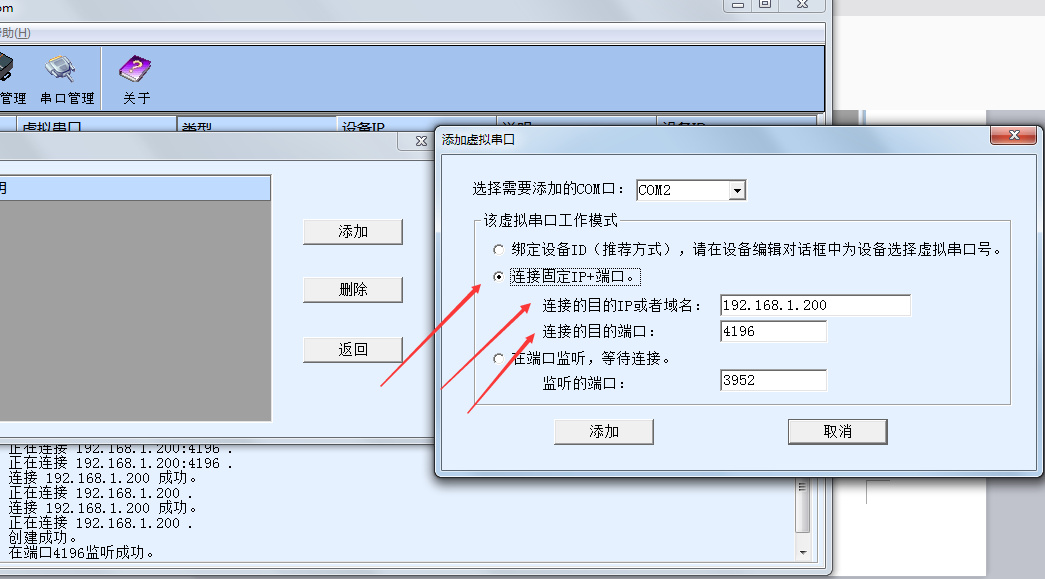

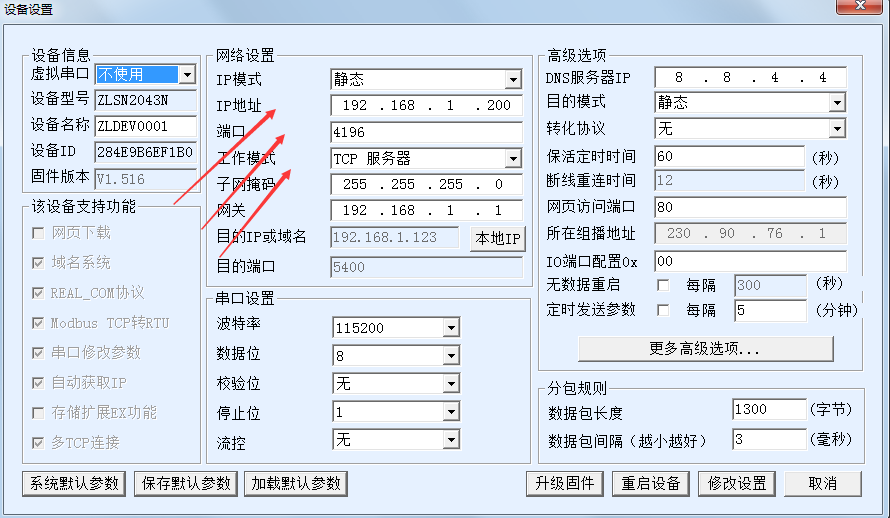

連接的目的IP設置為設備的IP，目的端口設置為設備的本地端口，設備設置為TCP服務器模式。

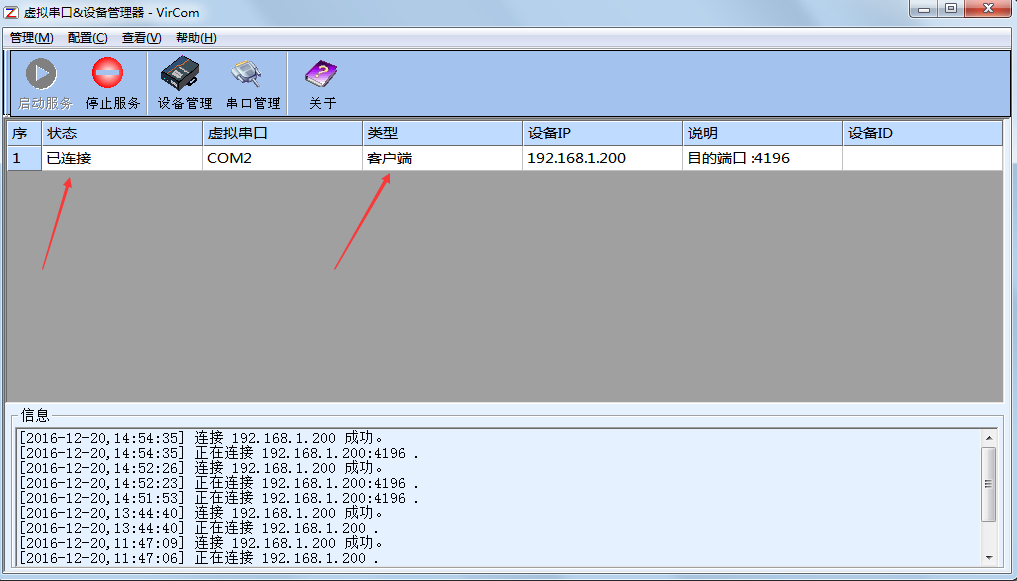

顯示虛擬串口已連接以及虛擬串口類型

（3）zlvircom做TCP服務器

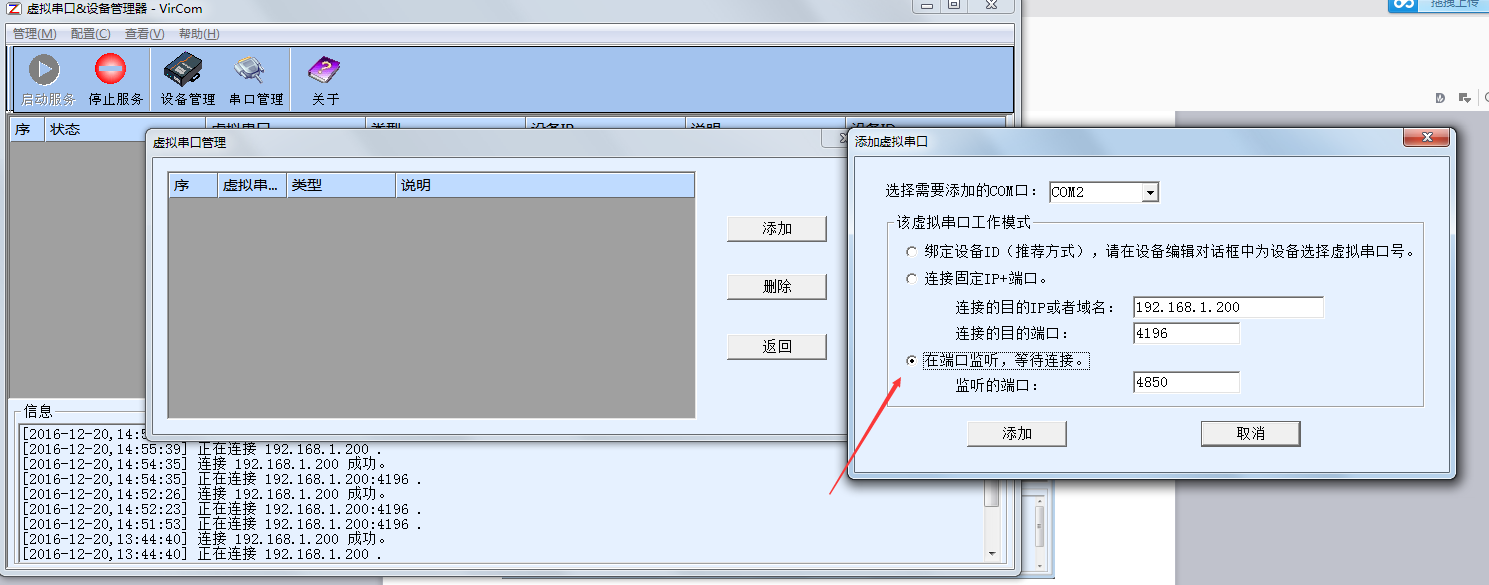

軟件設置一個本地端口

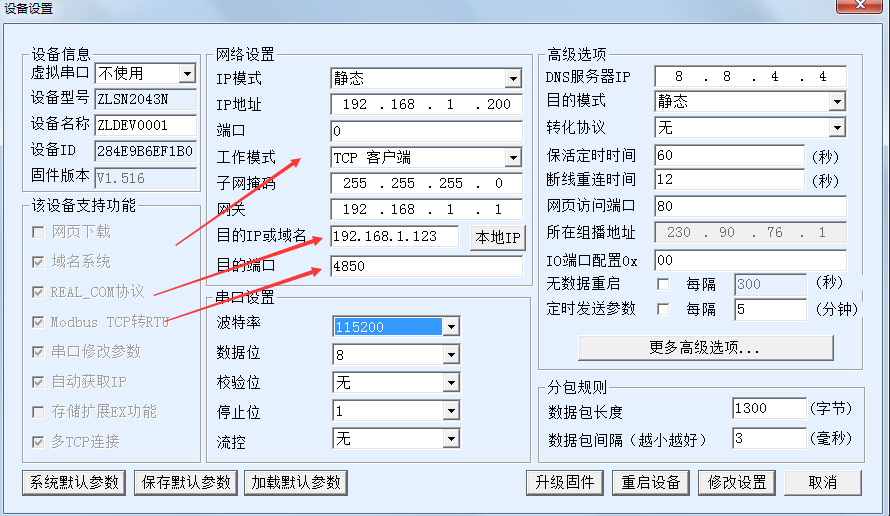

設備設置為TCP客戶端模式，目的IP設置為計算機IP，目的端口設置為虛擬串口對應的端口

顯示虛擬串口已連接以及虛擬串口類型

通訊測試
