MQTT網關連接華為云物聯網平臺應用

發布時間：2021-09-13 作者：上海卓嵐 瀏覽量：4635

ZLAN5143D是一款專門為工業環境設計的RS485設備數據采集器/物聯網網關，兼具串口服務器、Modbus網關、MQTT網關、RS485轉JSON等多種功能于一體。如圖 1所示，可以連接華為云的還有MQTT網關5144J、8308、8305、8305L、7144等型號

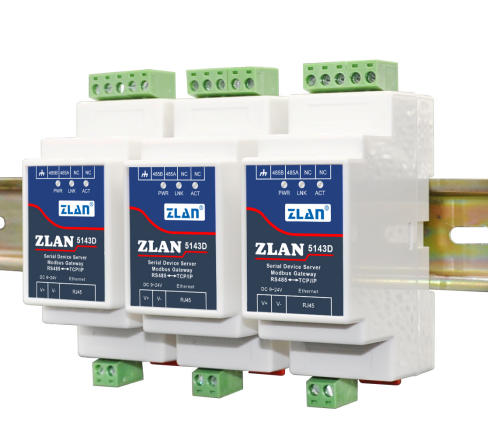

圖一 MQTT網關5143D圖

華為云物聯網平臺

設備接入服務（IoTDA）是華為云的物聯網平臺，提供海量設備連接上云、設備和云端雙向消息通信、批量設備管理、遠程控制和監控、OTA升級、設備聯動規則等能力，并可將設備數據靈活流轉到華為云其他服務。如圖2所示：

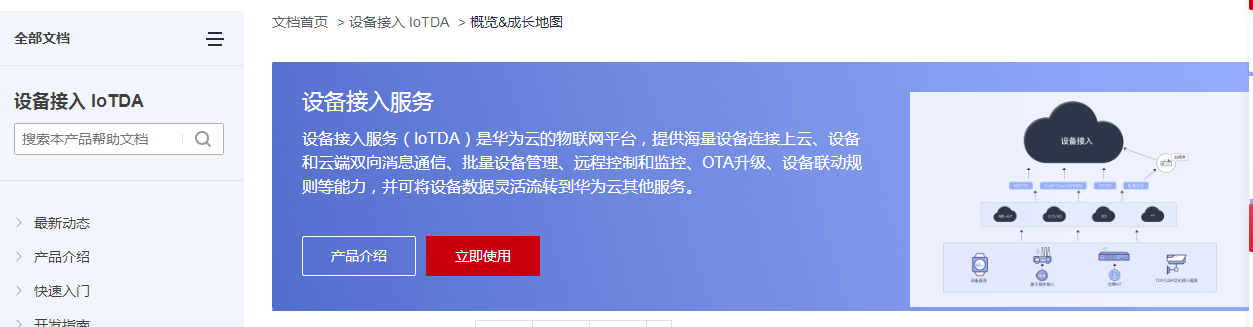

圖二 華為云設備接入IoTDA

進入華為云官網后，點擊產品選項，下拉找到IoT物聯網，選擇物聯網云服務，雙擊設備接入IoTDA,進入下一個頁面

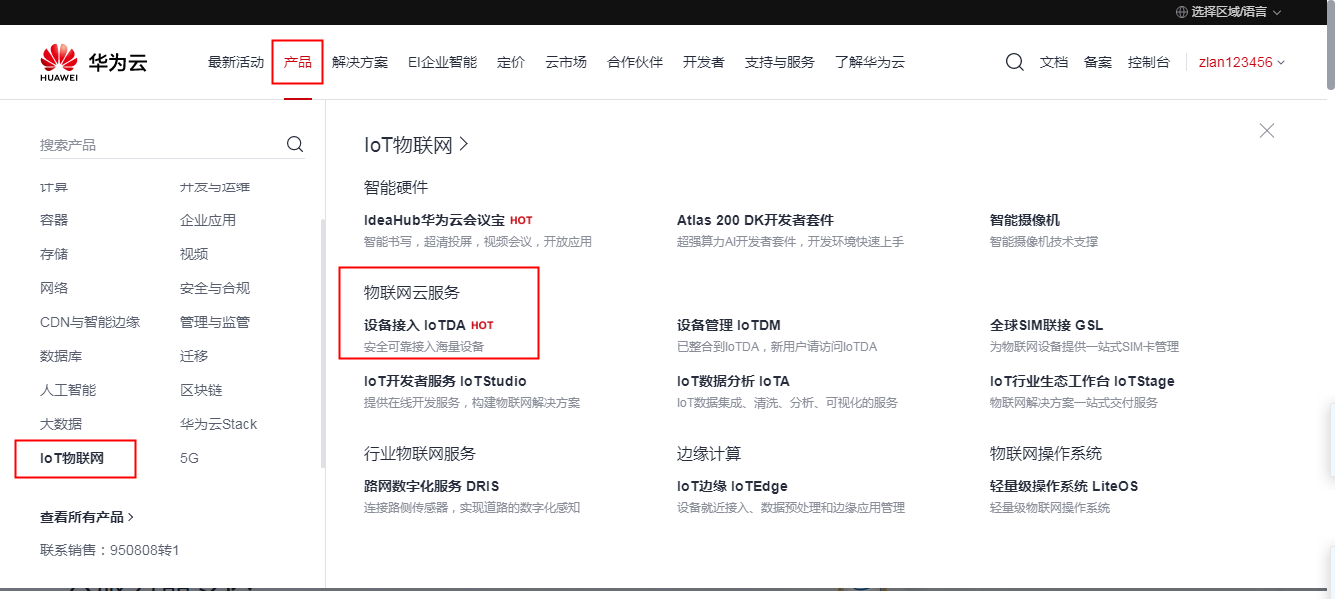

圖三 華為云ioT物聯網

正常使用的時候需要購買使用，本次測試直接選擇立即使用進入下一頁面

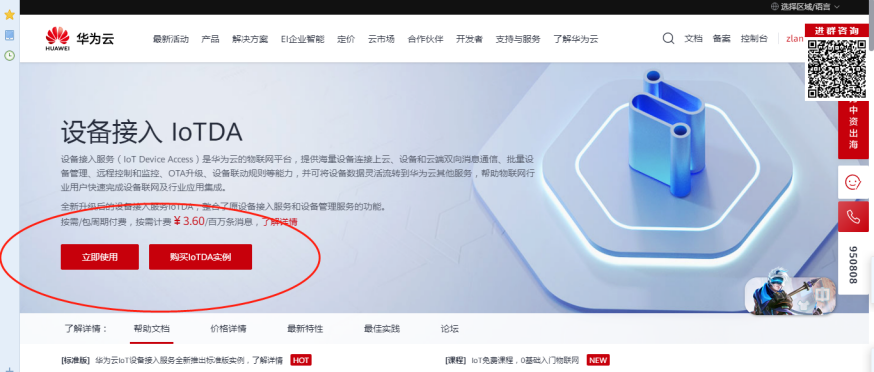

圖四 華為云接入圖

這個頁面主要需要的是產品，設備，平臺接入地址，首先通過平臺接入地址得到華為云mqtt服務器的域名和端口，得到域名為xxxxxx.iot-mqtts.cn-north-4.myhuaweicloud.com，（不同賬號不同）端口號為1883；

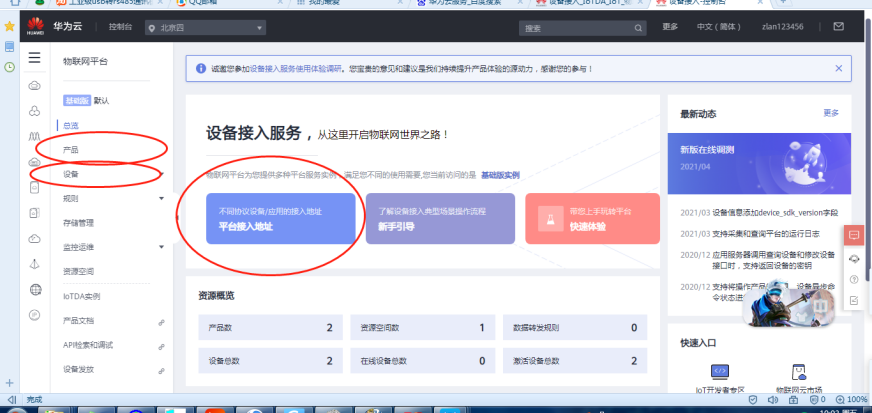

圖五 華為云接入地址圖

域名，端口如圖所示：

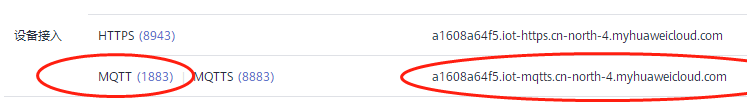

圖六 MQTT網關接入地址端口

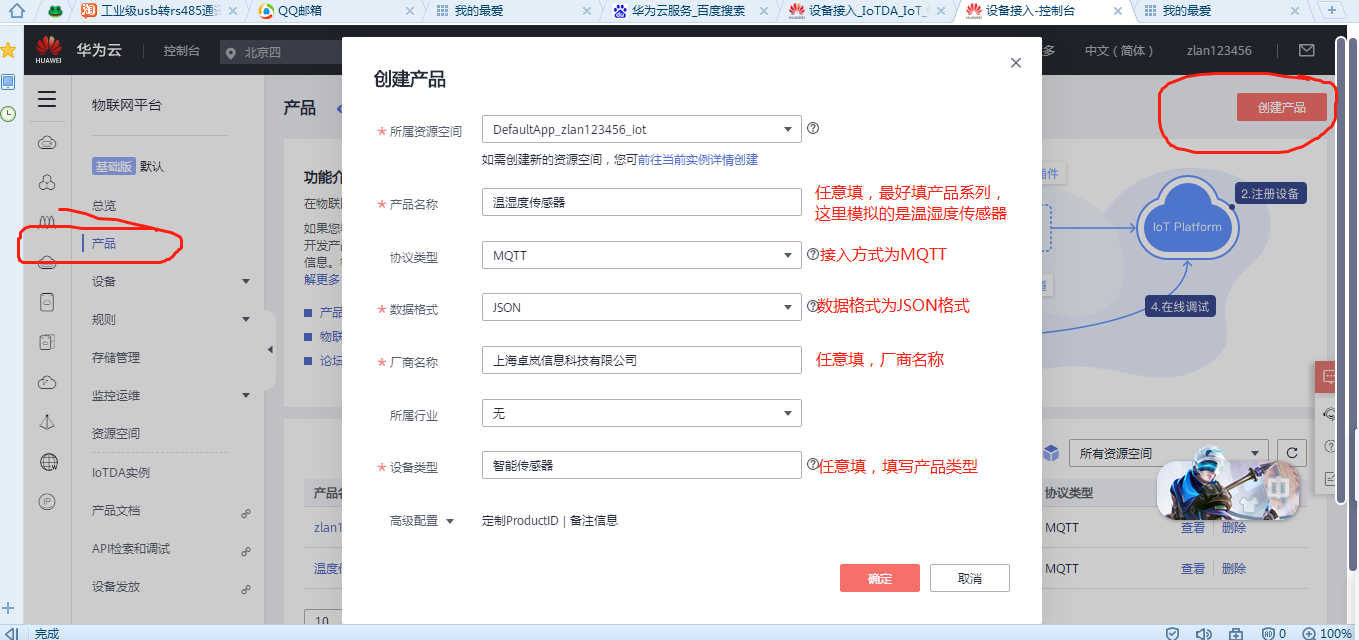

通過上一張圖我們看到還需要設置的還有產品，設備兩個選項，首先設置產品，點擊創建產品，參數設置如圖所示：

圖七 華為云創建產品圖

點擊確定以后，出現產品列表，點擊產品后面的查看按鈕，出現如下頁面：模型定義，在線調試，Topic管理,首先第一步需要自定義模型

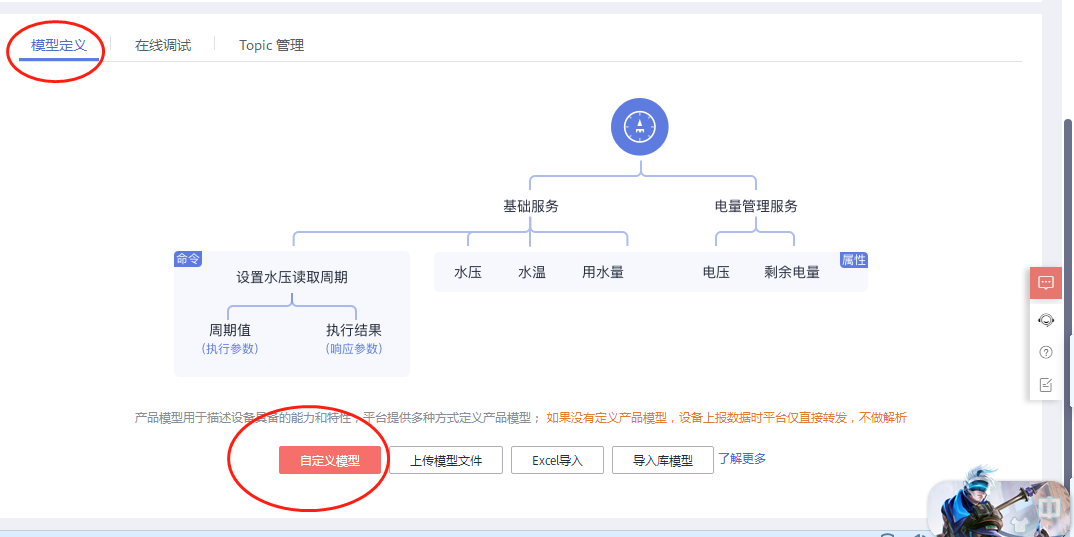

圖八 華為云模型定義圖

添加服務，服務id等于說物模型id，這邊我們設置的是wenshidu，是溫濕度的拼音，服務類型和服務描述任意填

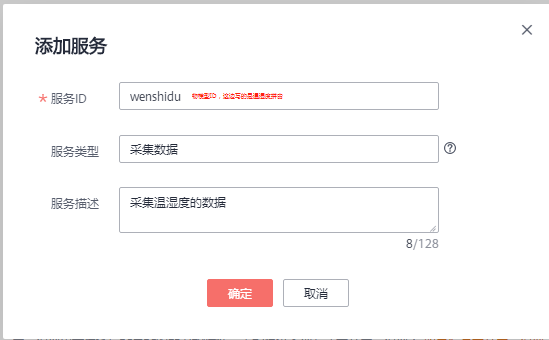

圖九 華為云添加服務圖

在剛剛添加的服務ID：wenshidu里面新增2個屬性，因為采集的是溫濕度，所以分別新增2個屬性，分別是溫度，濕度，2條屬性詳細設置如圖所示

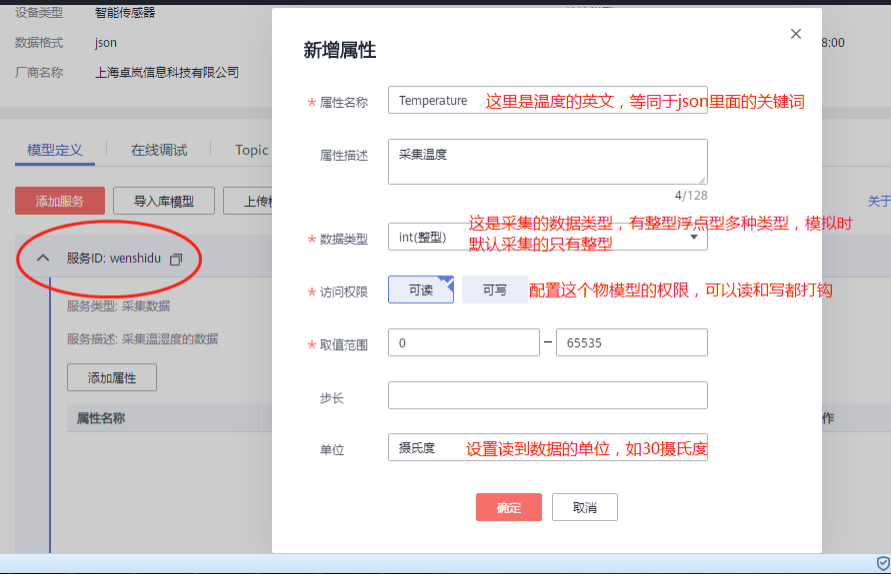

圖十 華為云新增屬性圖

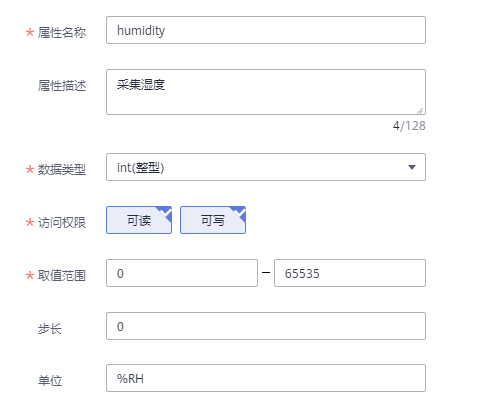

圖十一 華為云新增屬性圖

2條屬性配置完以后，物模型已基本設置完畢，下面進入Topic管理頁面

首先我們調用物模型的使用，需要用到的是設備屬性相關Topic里面的$oc/devices/{device_id}/sys/properties/report，即設備上報屬性數據，可以自定義topic，但是自定義主題無法調用物模型，不建議使用

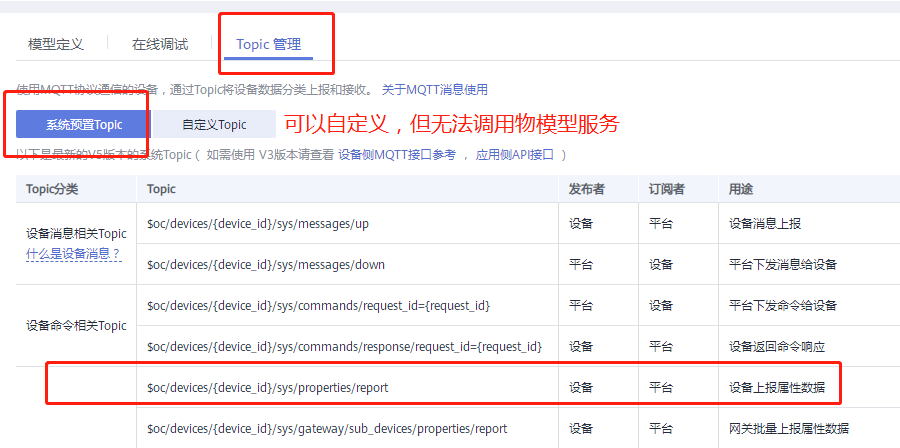

圖十二 華為云toplc圖

到這步為止，產品相關的配置已完成，下面進入設備配置

選擇單設備注冊，相關配置如下圖所示，務必記住密鑰一定要保存好?。?！

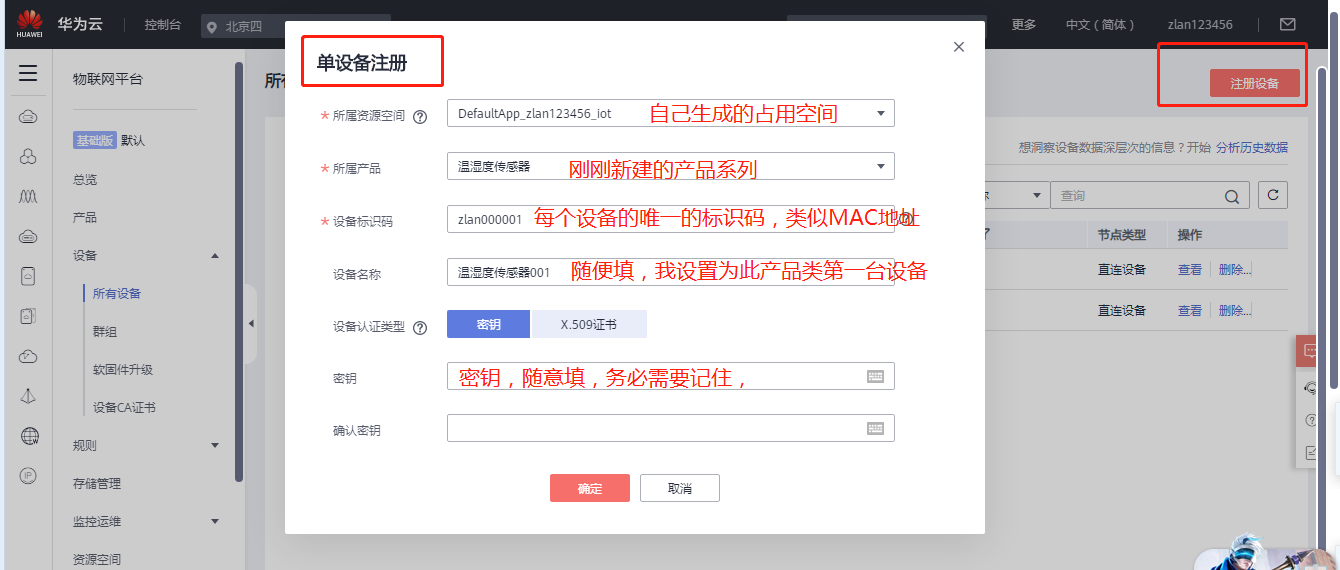

圖十三 華為云單設備注冊圖

新建的設備如圖所示，設備影子類似于物模型狀態，消息跟蹤類似于消息追蹤，可以看到消息日志

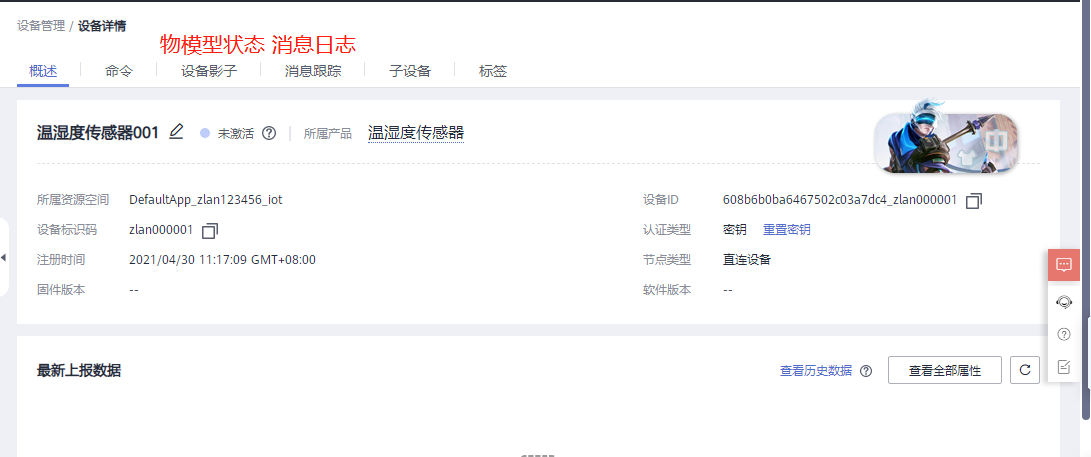

圖十四 華為云消息日志圖

使用VIRCOM軟件點擊設備管理，自動搜索到設備以后雙擊，進入如下頁面，ip模式選擇動態獲取，工作模式選擇TCP客戶端，目的ip和端口為華為云物聯網平臺的ip和端口，具體的域名在第五頁有?。〔辉O置也沒關系，設置mqtt參數就可以，然后點擊固件與配置

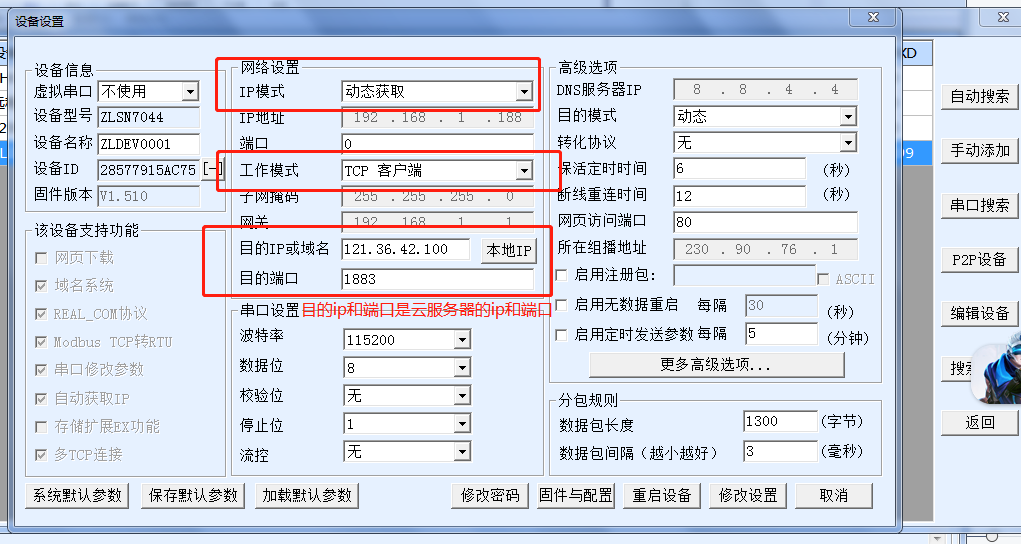

圖十五 MQTT網關配置圖

首先需要新建文件夾，新建后配置mqtt參數和json配置，

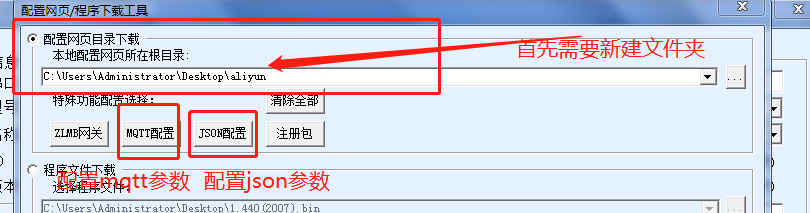

圖十六 MQTT網關配置圖

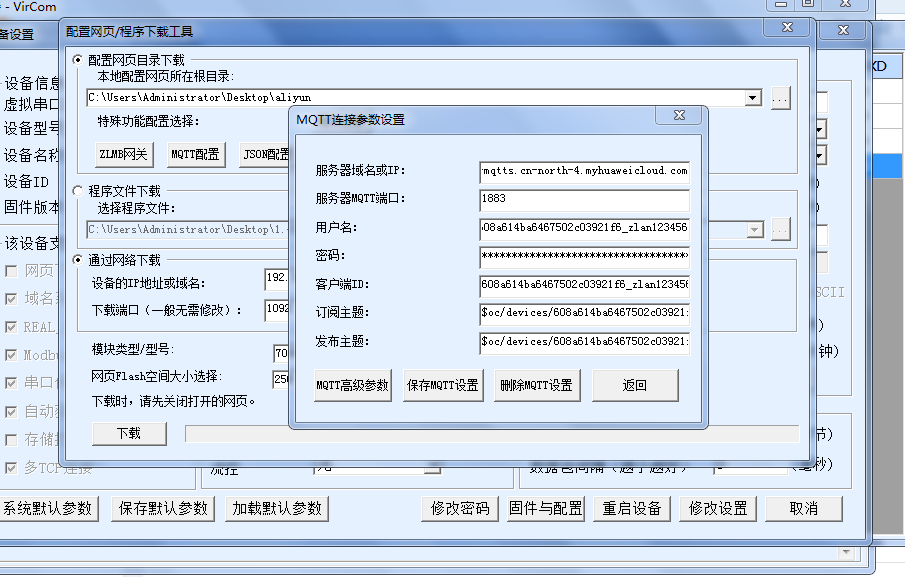

圖十七 MQTT網關MQTT配置圖

服務器域名或者IP：:xxxxxxxxx.iot-mqtts.cn-north-4.myhuaweicloud.com

具體的域名在第五頁有?。?！設備ID和密鑰在第九頁！??！

服務器mqtt端口：1883

用戶名：通過設備ID和密鑰計算

密碼：通過設備ID和密鑰計算

客戶端ID:通過設備ID和密鑰計算

訂閱主題：$oc/devices/{device_id}/sys/properties/set/request_id={request_id}

發布主題：$oc/devices/{device_id}/sys/properties/report

{device_id}由實際的設備ID來代替?。?！

下面為計算網頁地址

https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/

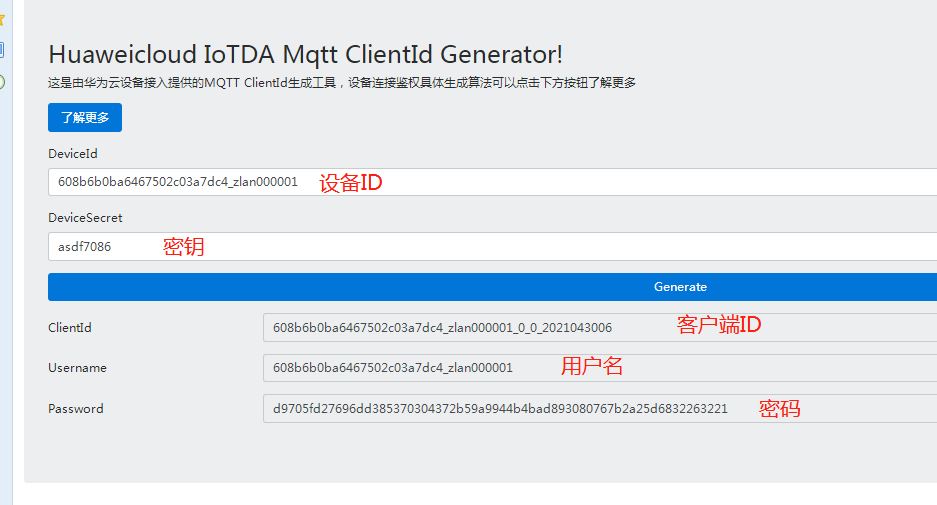

圖十八 華為云mqtt參數圖

第一頁總體設置如圖所示：

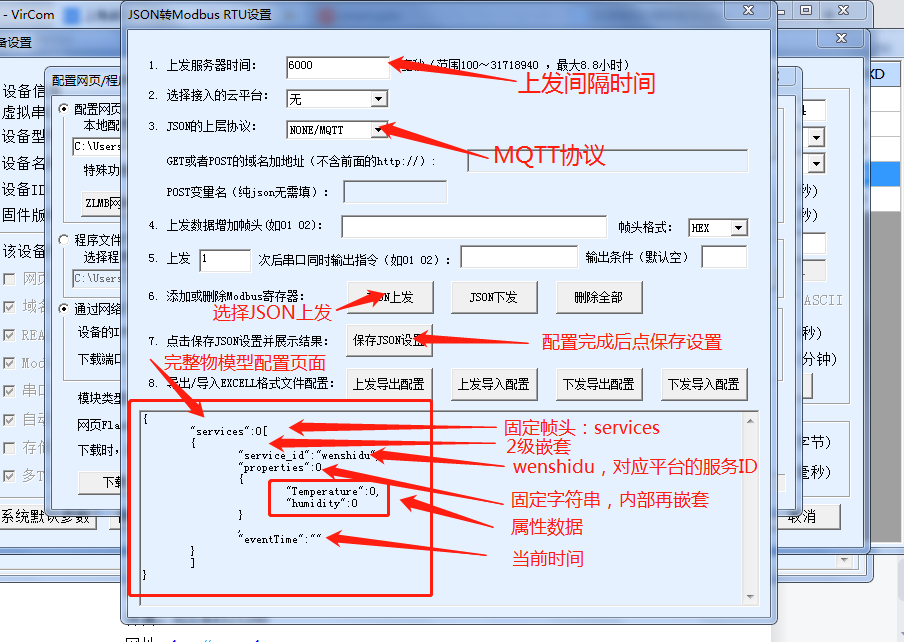

圖十九 MQTT網關json配置

具體配置頁面JSON嵌套

圖二十 MQTT網關json嵌套配置

固定字符串

圖二十一 MQTT網關json固定字符串配置

圖二十二 MQTT網關時間配置

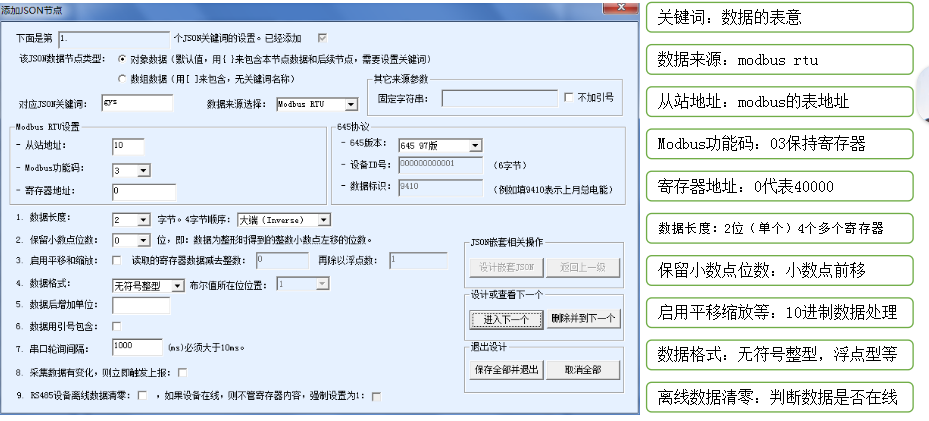

圖二十三 MQTT網關modbus參數配置

上發josn格式示例：

{"services":[{"service_id":"wenshidu","properties":{"Temperature":23,"humidity":54},"eventTime":"2021-04-30 14:42:50"}]}

通過modbus slave模擬下位機溫濕度傳感器數據，站地址為1，寄存器是40001,40002,40001存放的溫度的數據，40002存放的是濕度的數據

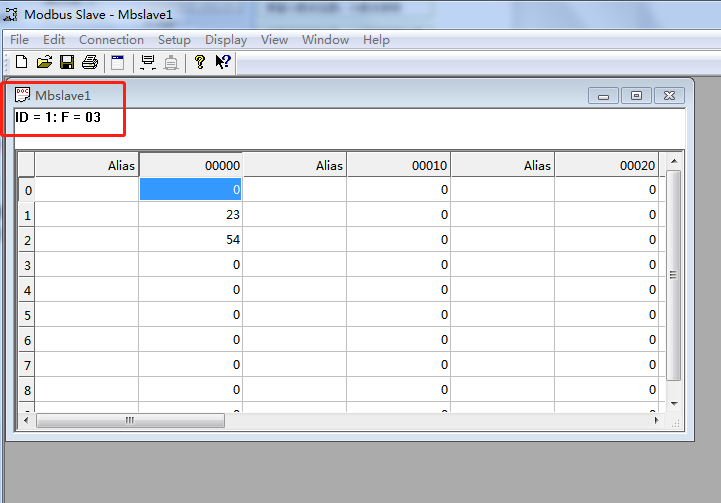

圖二十四 modbus從站模擬

配置完成后，請點擊下載，確保文件夾已經下載，觀察指示燈狀態LINK燈藍色，ACTIVE燈閃爍

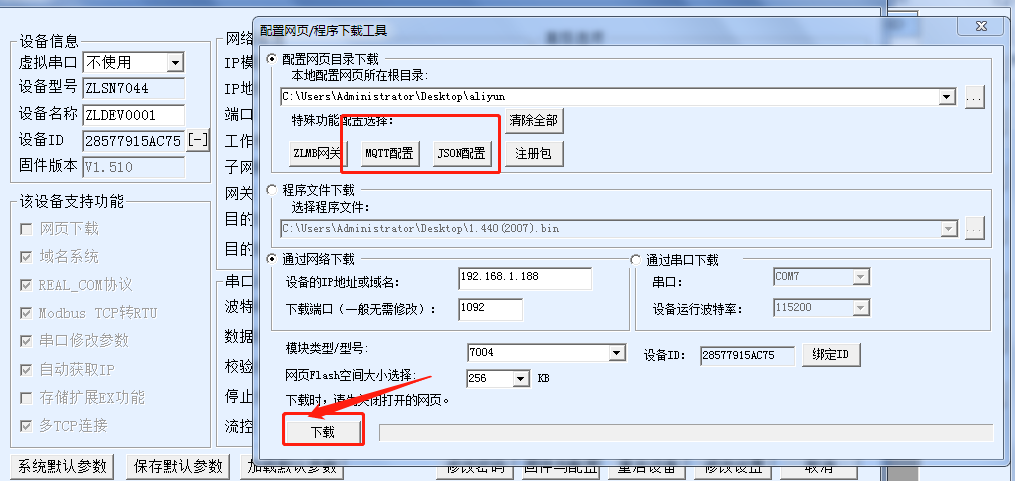

圖二十五 MQTT網關下載配置

點擊消息跟蹤刷新后可以看到，平臺收到設備的屬性上報，并且影子刷新成功?。?/p>

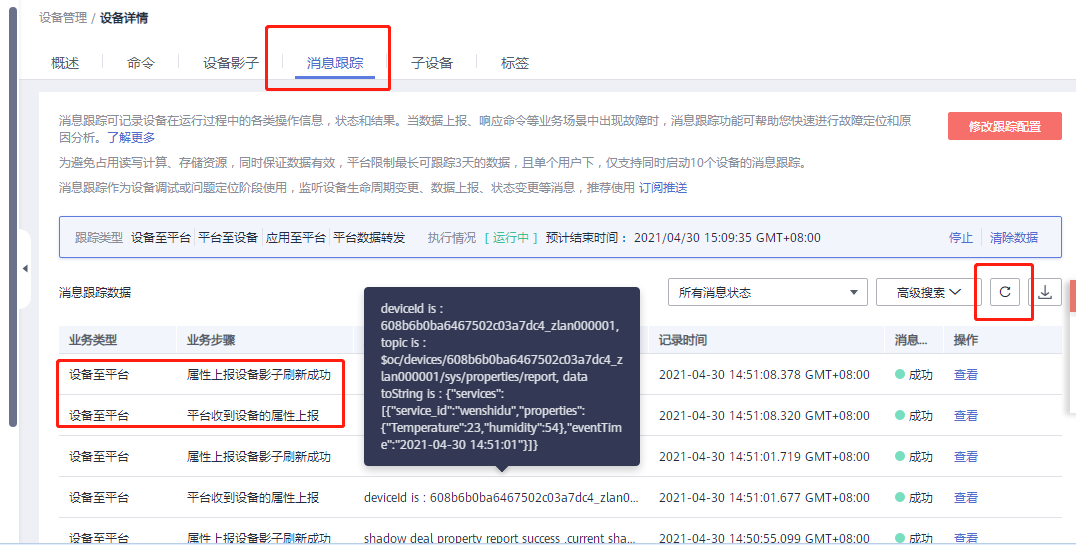

圖二十六 華為云消息跟蹤

通過概述頁面可以看到新的上報數據，溫度為23度，濕度為54%，上報刷新間隔為6秒，可以通過我們的json里面的配置頁面自定義?。。?/p>

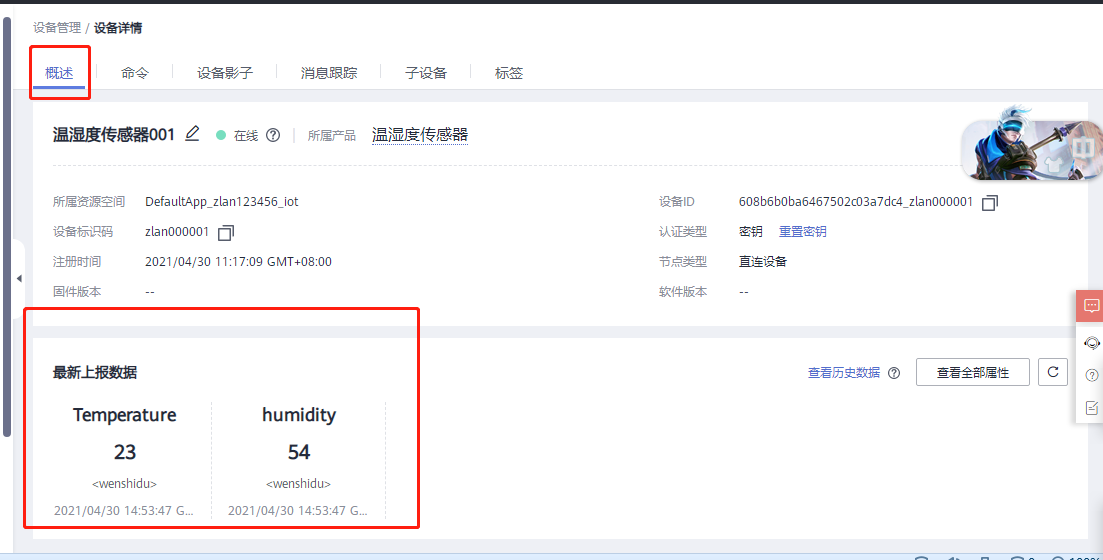

圖二十七 華為云數據顯示

JSON格式CSV格式

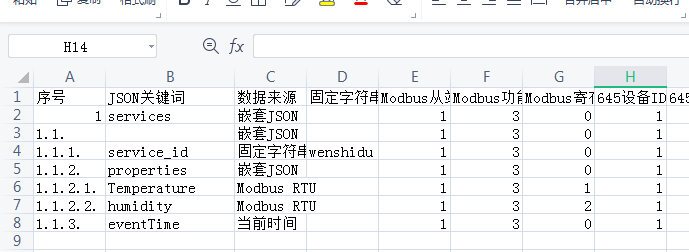

圖二十八 JSON的CSV格式

業務詳情上發：

Device Id is:608b6b0ba6467502c03a7dc4_zlan000001,

topic is : $oc/devices/608b6b0ba6467502c03a7dc4_zlan000001/sys/properties/report, DatatoStringis

:{"services":[{"service_id":"wenshidu","properties":{"Temperature":23,"humidity":54},"eventTime":"2021-04-30 15:12:38"}]}
