Modbus TCP轉Modbus RTU的實現

發布時間：2010-11-18 作者：上海卓嵐 瀏覽量：7514

本文介紹如何使用ZLSN2040、NETCOM2040實現Modbus TCP到Modbus RTU的轉化。

Modbus是工業設備之間通信的標準協議。在儀器、儀表上用得更為普遍。不同的設備在遵守Modbus標準之后可以互相通信的目的。Modbus最初是使用串行鏈路的，例如RS232、RS485/422，隨著網絡的發展，后來又推出了Modbus TCP標準。串行鏈路的Modbus分為ASCII和RTU，其中RTU的傳輸效率高，用得比較多。所以這里基本上以Modbus RTU為例來介紹。

隨著Modbus TCP和Mobus RTU兩協議的普及，設備越來越多，要實現Modbus TCP訪問Modbus RTU設備的需求日益增加。Modbus TCP具有自身的優勢，因?yàn)槠淇梢岳矛F(xiàn)有的網絡、internet等設施，而大批量的Modbus RTU設備已經存在。用一個統一的Modbus TCP客戶端軟件去訪問所有的Modbus設備，統一、集中式管理將大大提高系統的集成度。

Modbus RTU的幀中包含有：地址幀、功能碼、數據、CRC校驗。而Modbus TCP數據包包含有：MBAP報文頭、功能碼、數據。必須實現這兩種格式的轉化。

NETCOM2040和ZLSN2040可以實現Modbus TCP轉Modbus RTU，兩者功能類似，不過一個是成品一個是內嵌到用戶電路板的小型內嵌核心模塊，內嵌模塊可以減少用戶產品體積也有效降低成本。使用2040產品時

硬件連接上：
將2040的串口和Modbus RTU設備連接，網口連接入網絡。此后Modbus TCP軟件即可通過訪問2040的IP地址（一般端口為502）來訪問Modbus RTU設備。

在軟件上：

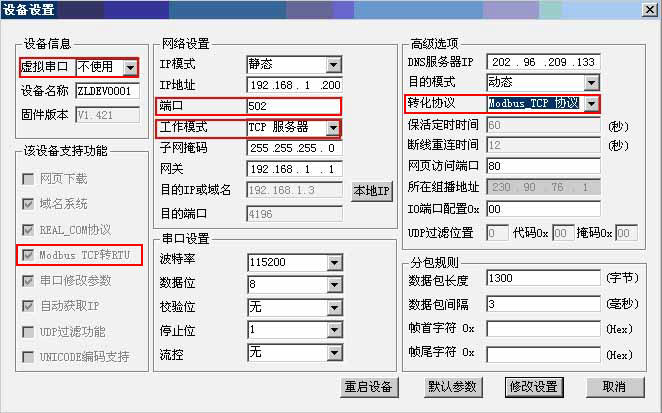

1.首先確認該設備是支持Modbus TCP的2040產品。使用ZLVircom軟件，搜索并找到該設備后，進行設備編輯。確認“該設備支持功能”中的Modbus TCP轉RTU左邊的勾已經選上，表示該設備支持Modbus TCP轉RTU。如圖所示。

2.轉化協議一項應該選擇為Modbus TCP，工作模式為TCP服務端，端口為502。如上圖所示。
新聞報道：卓嵐Modbus TCP轉RTU的產品與合作伙伴三維力控通過了Modbus兼容性測試。
應用手冊：關于Modbus TCP轉RTU功能的使用，請參考光盤：文檔\完整應用案例\Modubus_RTU網絡化升級\《Modubus_RTU網絡化升級》的“1.5 基于Modbus TCP到Modbus RTU轉化的通信”。
