概述

ZLAN5112是一款專門為工業環境設計的高性能物聯網網關，具有串口服務器/Modbus網關功能，超大內存支持1000個采集點位轉JSON，支持RS485/422/232接口通訊，9～24V寬電壓，端子式電源接入，帶外殼接地線。

5112具有一個485/422接口、1個RS232接口和一個以太網接口。自帶掛耳可選配導軌卡扣安裝，體積小巧，安裝方便。5112的RS485/422口和232口可以使用同一個IP地址，不同的串口通過端口區分；也可以這2路使用不同的IP地址。這種設計提高了靈活性和可管理性，既可以通過共享地址節約 IP 資源，也可以通過不同的IP地址實現獨立的網絡通信。

串口服務器四路RS485轉以太網Modbus網關MQTT卓嵐

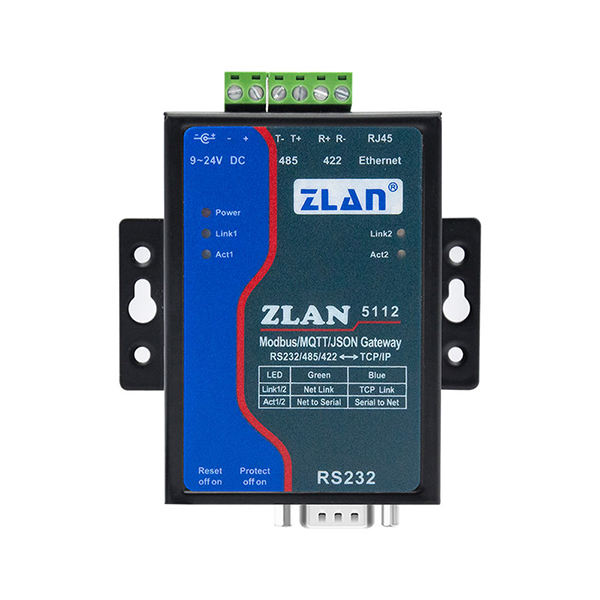

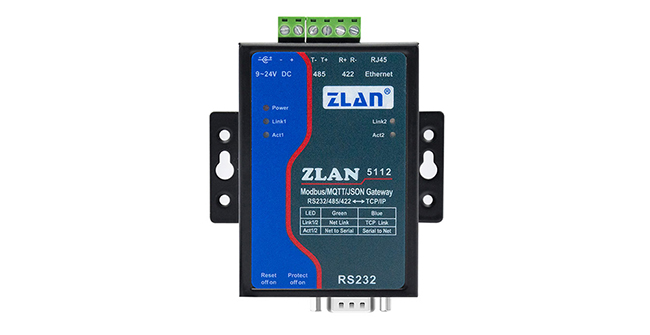

圖1 ZLAN5112

ZLAN5112支持2位停止位，支持小于8位的數據位（比如7位數據1個停止位），支持高達921.6Kbps的波特率。

ZLAN5112可以實現TCP/IP協議到RS232/485/422的轉化，RS485/422和RS232同時工作且可以配置為不同的波特率?？蓪崿F(xiàn)通過網絡對485設備進行數據采集，網絡端可以使用虛擬串口連接串口軟件或者直接TCP/IP通訊的軟件。

ZLAN5112支持透明傳輸以及Modbus RTU轉Modbus TCP功能，具有存儲型Modbus網關特性，同時還支持MQTT協議。支持MODBUS RTU/645協議轉JSON通過MQTT/HTTP定時上發功能。

ZLAN5112可應用于：

電力電子、智能儀表和能耗監控；

作為物聯網網關作為設備和云端的通訊橋梁；

各類自動化PLC的遠程監控和程序下載；

各類組態軟件和設備通訊接口；

門禁安防領域設備聯網；

醫療設備的聯網信息采集；

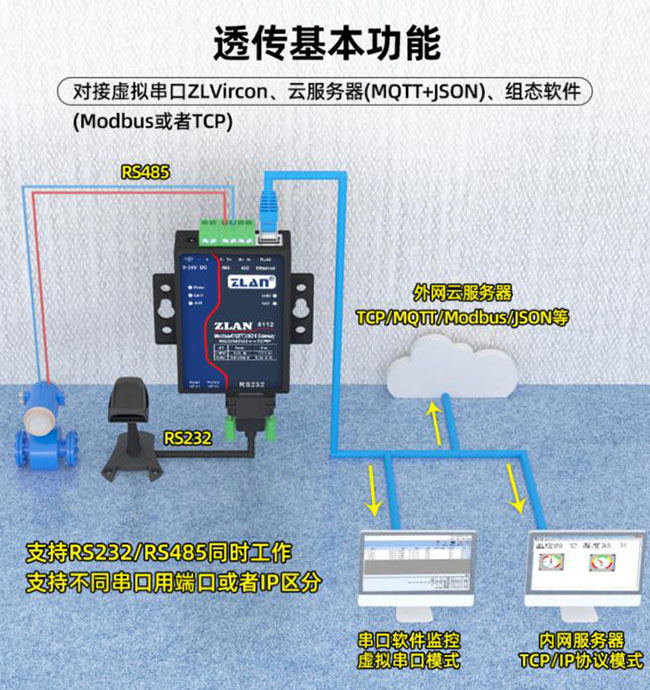

典型應用連接如圖 2所示。原有的串口設備RS485/232和ZLAN5112的RS485/232口連接，5112通過網線連接到計算機。計算機上的軟件通過TCP/IP方式、虛擬串口方式或者云服務器和5112建立連接。此后，串口設備發送的任何數據將透明地傳送計算機的軟件上，而軟件通過網絡發送給ZLAN5112的數據也透明的傳送給串口設備。

串口服務器四路RS485轉以太網Modbus網關MQTT卓嵐

圖2 連接示意圖

特點

硬件特點

可選配導軌型安裝、桌面型掛耳固定安裝兩種方式可選。特別適合于工業導軌安裝，拆卸更方便。
工業級供電方式：接線端子接線方式，方便工業場合使用?？梢?～24V寬電壓供電。帶外殼接地線，有效導流干擾和浪涌。
豐富的面板指示燈方便調試：在連接方面，不僅有指示網線有無連接好的NET燈，也有指示TCP連接建立的LINK燈；數據指示燈方面有“串口到網口”、“網口到串口”獨立的指示燈。方便現場調試。

軟件特點

RS232和RS485/422串口可以配置為不同的波特率，獨立工作，互不干擾。
支持IP“分身”技術：2個串口可以用端口或者IP區分。端口區分：可以2個IP合并為一個IP，端口不同，適合IP缺乏的網絡；IP區分：一個IP變?yōu)?個IP，端口相同，適合端口號固定的應用（例如Modbus TCP的502端口需要固定）。
支持TCP服務端、TCP客戶端，UDP模式，UDP組播。作為TCP客戶端的時候同時支持TCP服務器端功能。作為TCP服務器支持多達100個TCP連接，作為TCP客戶端支持7個目的IP。
支持虛擬串口，配備Windows虛擬串口&設備管理工具ZLVircom。
支持設備連接上發送MAC地址功能，方便云端管理設備。
提供計算機端搜索、配置設備的二次開發包DLL開發庫。
支持Web瀏覽器配置、支持DHCP動態獲得IP、DNS協議連接域名服務器地址。
支持云端遠程搜索設備、配置設備參數、設備程序升級。

高級軟件功能

支持Modbus網關功能，支持Modbus RTU轉Modbus TCP?？梢灾С执鎯π偷腗odbus，可以自動采集設備數據，并存儲起來；也支持非存儲模式的Modbus網關；支持ZLMB可配置表Modbus網關功能。
支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機同時訪問同一個串口設備。也可以實現一個串口轉多個串口的多主機應用。
支持MQTT網關功能，支持MQTTS加密。
支持Modbus RTU、Modbus TCP和645協議轉JSON格式，支持HTTP POST、HTTP GET格式上傳數據。
支持NTP協議獲得網絡時間，用于串口輸出后者用于協議內容上發。
支持自定義心跳包和注冊包功能：可以方便和云端進行通信和設備識別。
支持TCP建立連接需要密碼驗證的功能，保證連接安全性。
支持http方式的數據提交和下發功能，云端可以直接使用http的GET指令和設備的串口數據進行交互。
