Profinet IO控制器

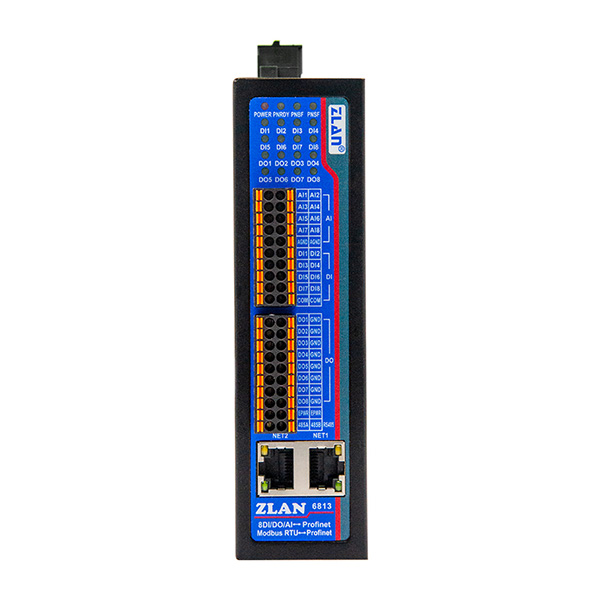

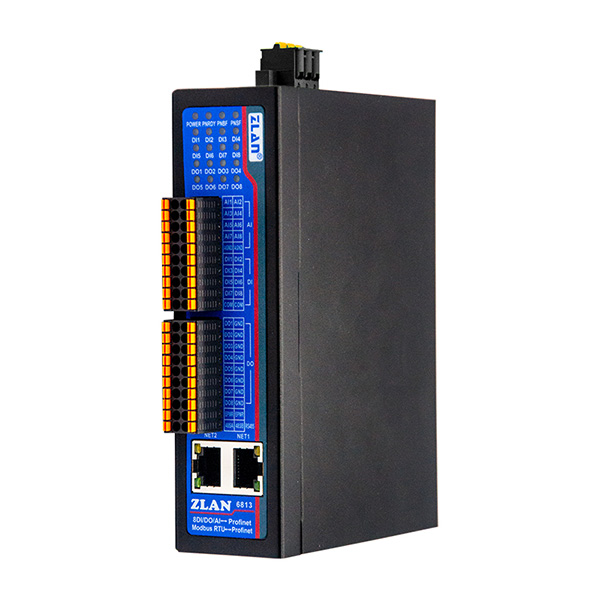

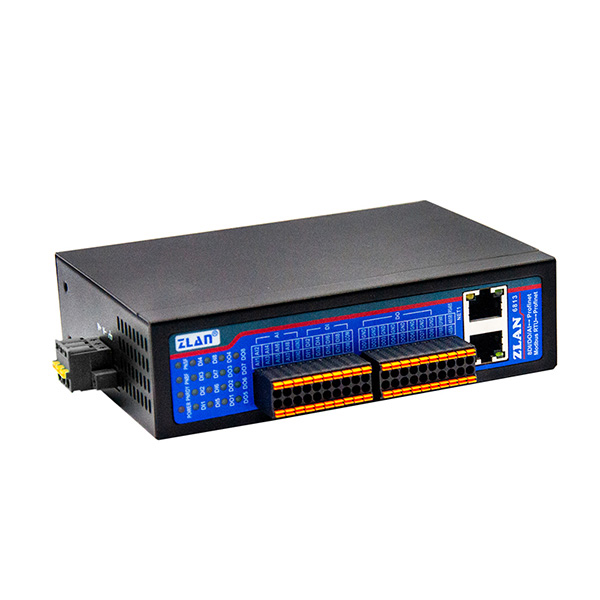

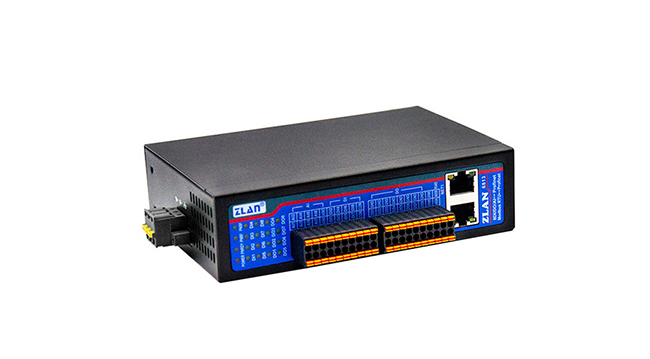

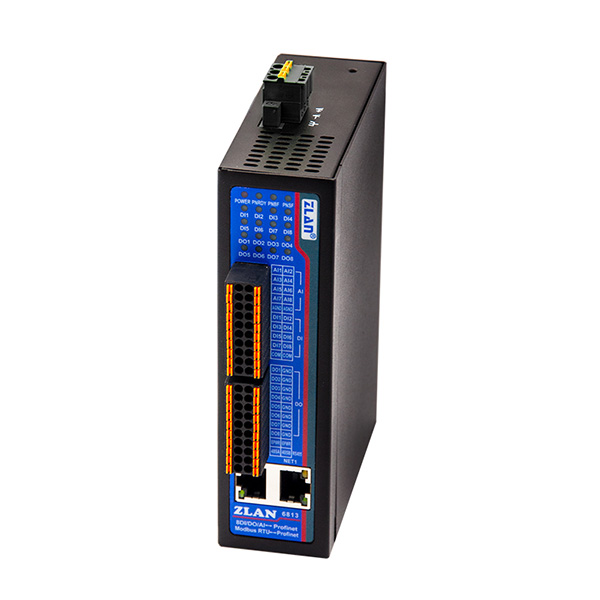

ZLAN6813

Profinet IO控制器

  • 接口豐富，支持8路DI/DO/AI以及1路RS485串口
  • 三種安裝方式可選導軌型安裝、背板掛耳安裝、桌面型掛耳固定安裝
  • RS485接口波特率支持300～921600bps
  • 豐富的面板指示燈設計，可以實時觀察PN通訊、DI、DO的狀態
  • 產品簡介
  • 規格參數

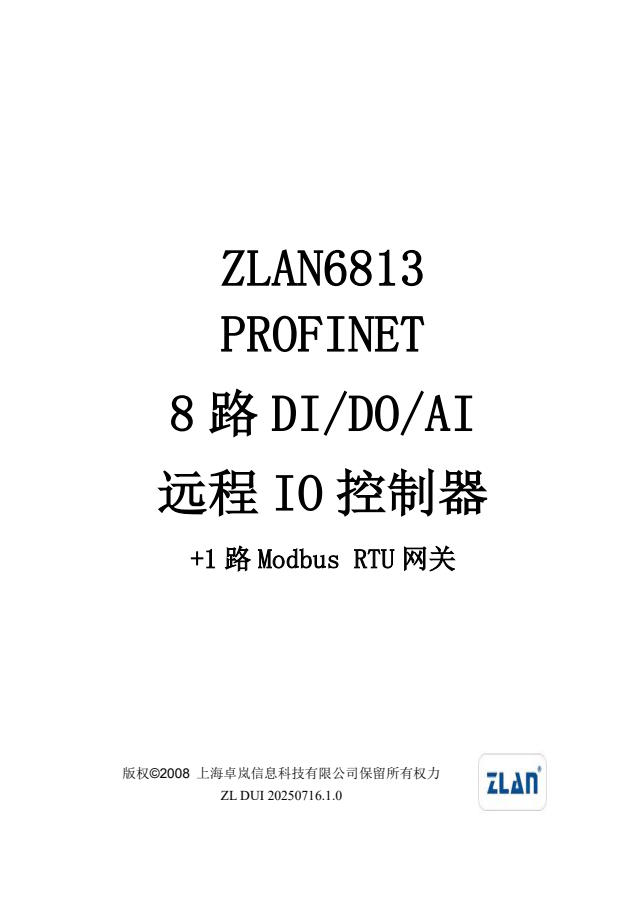

  • 產品資料

概述

ZLAN6813是上海卓嵐繼Modbus IO控制器ZLAN6808系列后新推出的一款Profinet協議的IO控制器，其核心功能是通過Profinet協議讀取DI開關量狀態、AI模擬量數值以及控制DO開關量輸出。ZLAN6813同時還支持一路RS485接口，可以接入Modbus RTU從站實現Profinet和Modbus RTU兩種協議的轉換。我司提供專用的GSDML文件，便于用戶將ZLAN6813 與上位機進行組態操作。

ZLAN6813的DI開關量輸入支持高低電平2種輸入方式，帶光耦隔離；DO為開關量輸出，支持輸出24V電壓；AI模擬量輸入默認前4路0-5V,后四路4~20mA，ADC精度為16位。模擬量輸入可以根據需求出廠修改為5V、10V、4-20mA、電阻等類型。

ZLAN6813支持2個網口，8路DI/DO/AI和1路RS485接口。2個網口支持交換機功能，可進行網絡級聯。1路RS485串口最大可以手拉手掛載32臺Modbus RTU從站設備。

ZLAN6813可應用于：

將IO設備接入以太網總線；

將串口設備接入以太網總線；

電力、智能儀表和能耗監控；

各類組態軟件和設備通訊接口；

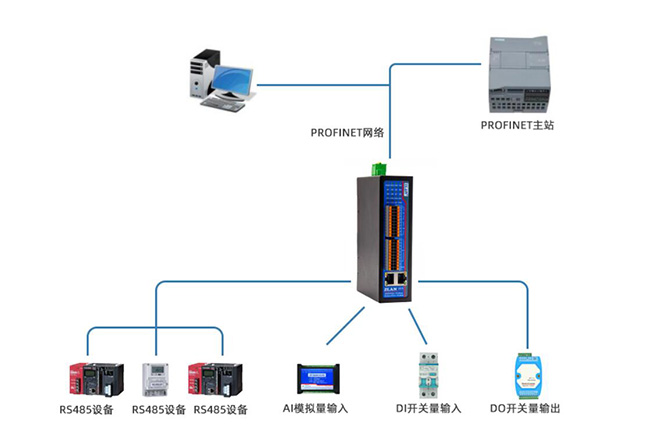

如下圖所示的典型應用中，借助ZLAN6813網關，能夠便捷采集各類傳感器的開關量與模擬量信號。Profinet主站可經此網關直接讀取上述采集數據；與此同時，Profinet主站還能通過ZLAN6813網關輸出開關量信號。額外的一路串口支持Profinet主站讀取遵循Modbus RTU協議的RS485串口設備數據，實現不同協議設備間高效的數據交互與協同運作。

產品規格

外形

  • 接口
  • 彈簧插拔式快速接線端子
  • 電源
  • 彈簧插拔式快速接線端子
  • 尺寸
  • L x W x H =150mm×105mm×41mm（外殼尺寸,不包括接口）

通信界面

  • 以太網
  • 10M/100M*2
  • 串口
  • RS485*1：485A、485B

串口參數

  • 波特率
  • 300~921600bps
  • 校驗位
  • 無, 奇校驗, 偶校驗, 標記, 空格
  • 數據位
  • 8
  • 流控
  • 1、1.5、2

軟件特性

  • 協議
  • Profinet I/O、Modbus RTU
  • 配置方式
  • 博途、STEP 7-Micro/WIN SMART等PN主站軟件
  • 數據長度
  • 數據輸入、輸出長度最多1024 Byte
  • Modbus指令
  • Modbus RTU指令條數最多58條

工作模式

  • Profinet I/O從站、Modbus RTU主站

IO參數

  • AI輸入
  • 電流輸入：4~20mA
    電壓輸入：0~5V，0~10V（需要定制）
    電阻輸入：0~10K，電阻型的溫濕度傳感器等（需要定制）
  • DI輸入
  • 低電平有效：COM公共端接24V+，信號線輸出需小于9V。
    高電平有效：COM公共端接GND，信號線輸出需大于9V。
  • DO輸出
  • 默認自供電，輸出電平24V。（驅動電流最大500mA）
    外部供電EPWR引腳外接24V，需出廠修改。

電源要求

  • 電源
  • 24V DC/100mA(DO不供電/外部供電時)

環境要求

  • 操作溫度
  • -40~85℃
  • 儲存溫度
  • -45~120℃
  • 濕度范圍
  • 5~95%相對濕度
